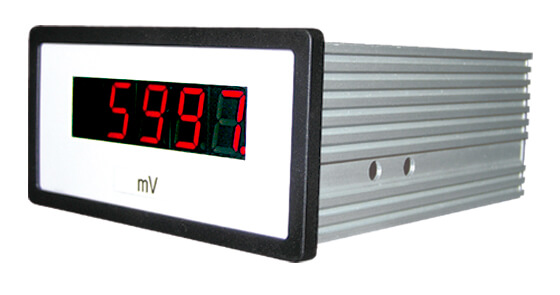

Амперметры и вольтметры постоянного тока Ф1762.5-АД И Ф1762.6-АД
Цифровые панельные приборы Ф1762.5-АД и Ф1762.6-АД предназначены для измерения постоянного тока и напряжения постоянного тока, а также неэлектрических величин при работе в комплекте с первичными измерительными преобразователями, если они преобразуют неэлектрические величины в ток или напряжение. Приборы предназначены для отображения аналоговых параметров в автоматизированных системах управления АЭС и других объектов энергетики.
Электромагнитная совместимость (ЭМС) – IV, A.
Электромагнитная совместимость (ЭМС) – IV, A.
Технические характеристики Ф1762.5-АД и Ф1762.6-АД:
- Ф1762.5-АД: число знаков индикации - 4, высота цифр - 20 мм;
- Ф1762.6-АД: число знаков индикации - 5, высота цифр - 14 мм;
- вход приборов - дифференциальный;
- функции преобразования: линейная и/или извлечения квадратного корня;
- сигнализация об обрыве входной цепи для приборов с диапазонами измерения 2 - 10В, 4 - 20 мА;
- сигнализация о перегрузке при превышении конечного значения диапазона показаний более чем на 5%;
- интерфейс RS-485;
- сменные шкалы (поставляются по отдельному заказу);
- приборы программируемые.
Напряжение питания:
- 24 В от источника постоянного тока.
Условия эксплуатации:
- диапазон рабочих температур: от -10⁰С до +50⁰С;
- относительная влажность: до 80% при +25⁰С;
- сейсмостойкость 8 баллов;
- корпус приборов металлический;
- степень защиты корпуса - IP 20;
- масса - не более 0,4 кг;
- габаритные размеры по рамке: 100 х 50 х 5 мм; посадочные в щит: 95 х 45 мм; с крепежными скобами: 99 х 49 х 124мм;
- гарантийный срок 18 мес ( 24 мес для атомного исполнения);
- межповерочный интервал - 5 лет;
- средняя наработка на отказ не менее 150000 часов.
Диапазоны измерений и погрешности:
Исполнение по группам | Диапазоны измерений | Предел основной приведенной погрешности, % | Предел дополнительной приведенной погрешности, (%/10⁰С) |
Ф1762.5-АД-1 Ф1762.6-АД-1 | 0 - 10 В | ± 0,1 % | ± 0,05 |
2 - 10 В | |||
-10 - 10 В | |||
Ф1762.5-АД-2 Ф1762.6-АД-2 | 0 - 75 мВ | ± 0,1 % | ± 0,05 |
-75 - 75 мВ | |||
0 - 200 мВ | |||
-200 - 200 мВ | |||
0 - 1 В | |||
-1 - 1 В | |||
Ф1762.5-АД-3 Ф1762.6-АД-3 | 0 - 5 мА | ± 0,2 % | ± 0,1 |
-5 - 5 мА | |||
0 - 20 мА | |||
-20 - 20 мА | |||
4 - 20 мА |
