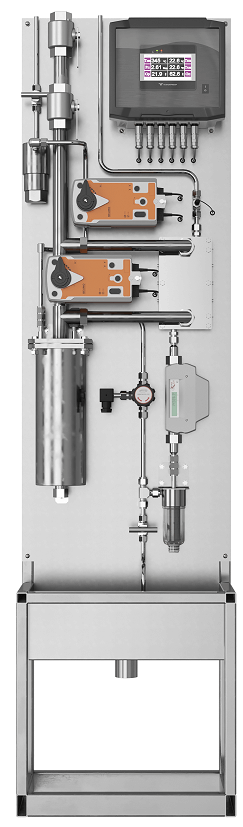

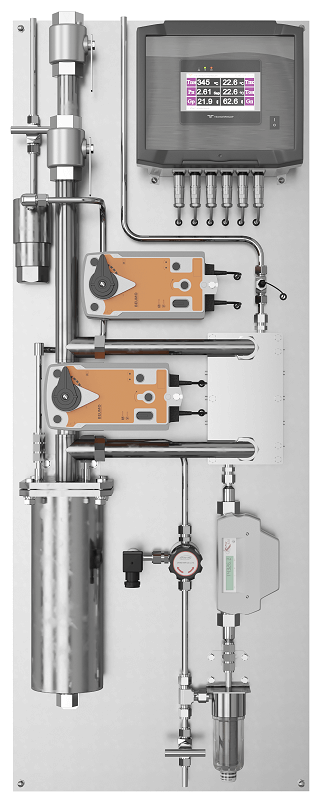

Устройство подготовки пробы - УПП- 20МА.1/20МА.2/20МА.3 для АЭС
Это инновационная автоматизированная система пробоподготовки с возможностью автоматического поддержания заданных значений расхода и температуры и снижения давления пробы до безопасных величин.Применяются в системах мониторинга водно-химического режима на предприятиях теплоэнергетики, пищевых, химических, фармацевтических и иных производствах.
Данная система соответствует специфическим требованиям к конструктивным материалам, надежности и степени автоматизации для УПП, применяемым в АЭС.
Специальная конструкция УПП позволяет производить реконструкцию и замену устаревшего оборудования на современное без дополнительного монтажа и прокладки импульсных линий.
Все узлы УПП, контактирующие с пробой, выполнены из нержавеющей стали.
Увеличенное проходное сечение гидравлического тракта (DN=6) минимизирует образование зазоров.
Реализовано инновационное конструкторское решение на базе элементов Пельтье - дополнительное доохлаждение пробы без использования охлаждающей воды.
Фаза пробы: вода
Температура/давление на входе:
- УПП-20М.1 +310°C/ 20МПа
- УПП-20М.2 +560°C/ 20МПа
- УПП-20М.3 +560°C/ 20МПа
Функциональные возможности
- полностью автоматический комплекс непрерывной подготовки пробы для приборов АХК: снижение температуры пробы до 25ºС/ давления пробы до 0,12 МПа;
- повышение достоверности измерений при автоматическом и ручном анализе;
- продувка (проливка) входного тракта;
- стабилизация давления и температуры пробы в установленных диапазонах отклонений: для температуры ± 2ºС, для давления ± 0,04 МПа;
- передача в АСУ ТП энергоблока аварийных сигналов об отклонениях или в работе, при наличии электропитания и открытом шаровом кране;
- ручная или автоматическая регулировка расхода пробы и охлаждающей воды;
- ручной отбор пробы для хим.анализа без изменения представленности, давления и расхода в потоке пробы на приборы АХК;
- фильтрация пробы на входе (200 мкм) и выходе УПП (50 мкм) для защиты приборов от нерастворимых примесей;
- автоматическая отсечка пробы при заданных уставках;
- свободное программирование уставок отсечки;
- сбор неорганизованных протечек.
Легкое обслуживание
- измерение и индикация текущих значений температуры, расхода и давления пробы;
- эргономичная панель управления;
- простота и удобство обслуживания;
- автоматическая стабилизация температуры пробы;
- удаленное управление клапаном отсечки;
- автоматический контроль и световая сигнализация об отклонениях текущих значений температуры (свыше +45ºС), давления (0,16 МПа) от заданных значений;
- архивирование нештатных ситуаций;
- простая замена комплектующих;
- очистка теплообменника без демонтажа с УПП;
- специальная конструкция фильтров для защиты дросселирующих элементов и первичных преобразователей преобразователей приборов АХК позволяет производить замену сменного фильтроэлемента без демонтажа из УПП;
- автоматическое закрытие шарового крана с электроприводом при аварийном отключении питания УПП;
- нет расходных материалов.
Особенности конструкции
Надежность и долговечность- автоматическая отсечка пробы при аварии;
- датчики температуры, давления, расхода пробы обеспечивают измерение текущих значений, их передачу на приборы АХК и вывод преобразованной информации на сенсорную панель;
- все узлы , контактирующие с пробой , выполнены из коррозионностойкой нержавеющей стали, в том числе не имеющей контакта с внешней средой - закрытый гидравлический контур пробы;
- отсечной клапан с ручным или автоматическим возвратом в открытое состояние;
- надежные быстросъемные фитинги;
- цифровые или аналоговые выходы;
- компактный размер, легкая замена устаревшего оборудования без переделки подводящих каналов;
- УПП испытываются давлением в 1,25 раза превышающим рабочее, что гарантирует надежность и герметичность всех соединений;
- представительность пробы и достоверность измерений достигается использованием элементов из нержавеющей стали и отсутствием гибких соединений;
- термоэлектрический модуль доохлаждения или дополнительный контур охлаждения;
- многоразовые разборные фильтры грубой и тонкой очистки;
- шаровой кран с электроприводом на входе пробы для предотвращения нагрева и нахождения под давлением теплообменника в случае автоматического перекрытия пробы в УПП.
