Автоматизированный стационарный пост контроля на базе газоанализатора ПЭМ-2М (АСПК)
Оптический автоматизированный стационарный пост контроля АСПК предназначен для непрерывного определения состава дымовых газов с целью технологического и экологического контроля. Область применения АСПК:
Экологический контроль выбросов в атмосферу:- аттестация точек выбросов;
- выдача экологических отчетов;
- контроль за работой фильтров.
- стабильное качество выпускаемой продукции.
Основные достоинства поста контроля АСПК:
- одновременный контроль до 6 газов;
- одновременное подключение до 8 точек отбора пробы (до 8 котлов или ТСУ);
- оптический блок обеспечивает высокую надёжность и точность, прост в эксплуатации, не нуждается в смене датчиков и не боится внештатных выбросов больших концентраций измеряемых газов;
- работает с сильно запыленной средой;
- автоматическое вычисление КПД котла, валовых выбросов, коэффициента избытка воздуха;
- открытая система, то есть имеется возможность подключения к комплексу АСПК других внешних устройств (расходомеры, датчики давления, пылемеры, термопары и другие);
- вывод результатов измерения на компьютер в удобном для анализа виде;
- работает с любым топливом;
- гибкая конфигурация, встраиваемая в АСУ ТП предприятия;
- модульное построение комплекса с функцией самодиагностики;
- круглосуточная непрерывная работа в автономном режиме;
- для размещения оборудования используются шкафы RITTAL со степенью защиты IP 54.

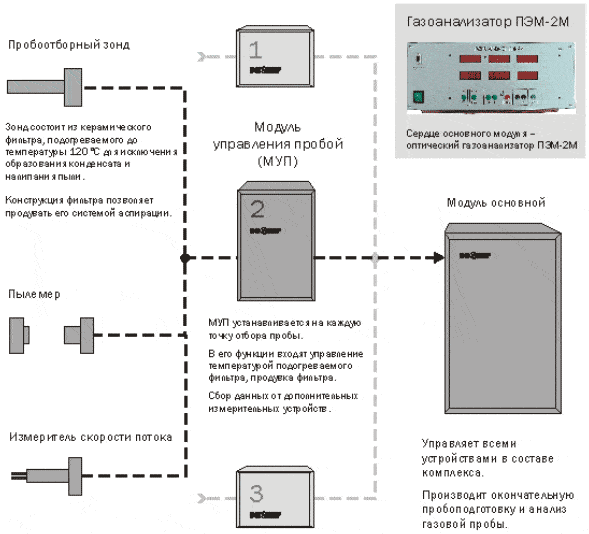

Состав и принцип действия АСПК
Основой газоаналитического комплекса АСПК является оптический газоанализатор ПЭМ-2М, а сам комплекс построен по блочно-модульному принципу компоновки отдельных функциональных узлов. Модуль пробоотбора состоит из подогреваемого фильтра, пробоотборного зонда, термопары, датчика давления и модуля управления пробоотбором, который обеспечивает:
- управление режимом отбора пробы;
- управление режимом аспирации фильтра;
- контроль за температурой фильтра и линии транспортировки пробы;
- сбор и передачу данных с внешних датчиков.
Линия транспортировки пробы может быть подогреваемой и неподогреваемой.
Основной модуль комплекса АСПК состоит из блока подготовки пробы и оптического газоанализатора ПЭМ-2М.
Персональный компьютер (удалённый терминал) используется для оперативного контроля за всеми модулями АСПК, для сбора, обработки, архивирования и вывода информации в удобном для анализа виде (графическом и табличном). Программное обеспечение АСПК позволяет подключить комплекс в АСУ ТП предприятия.
Система аспирации состоит из компрессора, системы масловлагоочистки, импульсных линий и локальных ресиверов. Система аспирации необходима для очистки подогреваемых фильтров, увеличивая тем самым период работы фильтров без сервисного обслуживания, что очень важно в условиях повышенной запылённости (например, цементное производство).

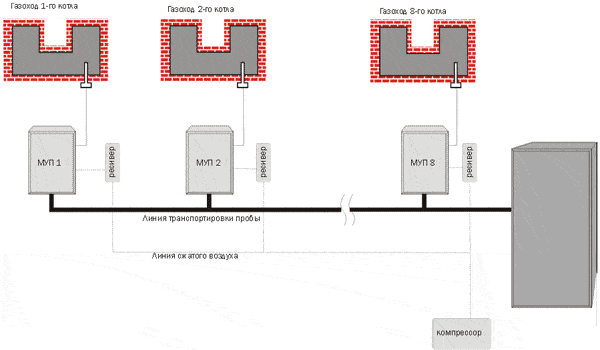

Схема установки АСПК
Метрологические характеристики АСПК
Измеряемый газ | Диапазон измерений | Предел основной допускаемой погрешности | Способ измерения | ||
объёмная доля | массовая концентрация, мг/м3 | приведенная | относительная | ||
CO | (0 - 257) ppm | 0 - 300 | ± 10 % | - | оптический |
(257 - 2580) ppm | 300 - 3000 | - | ± 10 % | ||
СО2 | (0 - 30) % | - | ± 10 % | - | оптический |
SO2 | (0 - 188) ppm | 0 - 500 | ± 10 % | - | оптический |
(188 - 1880) ppm | 500 - 5000 | - | ± 10 % | ||
NO | (0 - 238) ppm | 0 - 300 | ± 10 % | - | оптический |
(238 - 1587) ppm | 300 - 2000 | - | ± 10 % | ||
NO2 | (0 - 261) ppm | 0 - 500 | ± 10 % | - | оптический |
(261 - 1047) ppm | 500 - 2000 | - | ± 10 % | ||
CH4 | (0 - 300) ppm | 0 - 200 | ± 10 % | - | оптический |
(300 - 3000) ppm | 200 - 2000 | - | ± 10 % | ||
O2 | (0 - 5) % об. | - | ± 0,25 % об. | - | электрохимический |
(5 - 21) % об. | - | - | ± 5 % | ||
Технические характеристики стационарного оптического газоаналитического комплекса АСПК
Температура газовой пробы:- стандартное исполнение – до 800 °С;
- специальное исполнение – до 1000 °С.
Расход пробы через газоанализатор – от 1,0 до 4,0 л/мин.
Давление в газоходе: от –400 до +1000 мм вод. ст.
Параметры окружающей среды в месте установки:
- температура 5–40 °С (с установленным кондиционером – до 55 °С);
- относительная влажность – до 80%;
- атмосферное давление – 94–105 кПа.
Габаритные размеры:
- модуль основной – 600x500x1800 мм;
- модуль управления пробоотбором – 600x380x210 мм.
Масса АСПК:
- модуль основной – не более 130 кг;
- модуль управления пробоотбором – не более 20 кг;
- пробоотборное устройство – не более 15 кг.
Электрическое питание АСПК – однофазная сеть переменного тока напряжением 220 В и частотой 50 Гц.
Потребляемая электрическая мощность:
- модуль основной – 600 Вт;
- модуль основной с кондиционером – 1300 Вт;
- МУП с пробоотборным устройством – 500 Вт;
- линия транспортировки пробы – 40 Вт/м;
- компрессор аспирации – 1–1,5 кВт.
Выходные сигналы:
- цифровой в стандарте RS 485 – все сигналы с соответствующим программным обеспечением, установленным на удаленном компьютере;
- токовый 0–5 мА (4–20 мА) – дополнительно;
- цифровой ЖКИ на модуле обработки.
