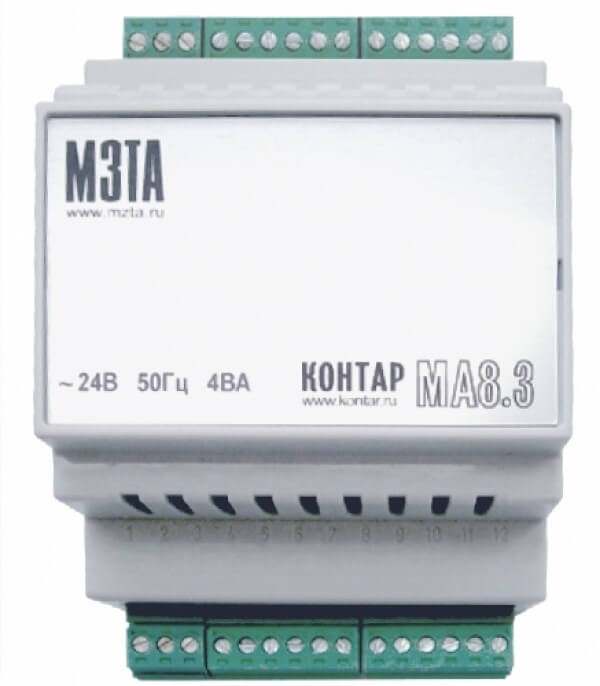

MA8.3 - Модуль расширения аналоговых и дискретных входов и выходов
Модуль MA8.3 Используются в качестве расширителя количества аналоговых входов и выходов контроллера MC8.3 или MC12. Подключается к контроллеру как периферийное устройство по интерфейсу RS485. Модуль предназначен для применения в автоматизированных системах управления технологическими процессами в различных отраслях промышленности, в том числе в системах теплоснабжения, вентиляции, кондиционирования воздуха, промышленных и отопительных котельных и других энергетических установках и т.п.
Модуль MА8.3 выполняет:
- Прием входных аналоговых и дискретных сигналов от датчиков.
- Формирование выходных аналоговых и дискретных сигналов на исполнительные механизмы.
- Обмен информацией по протоколу modbus RTU с контроллером MC8(MC12) или компьютером.
Технические характеристики:
Питание:- Напряжение:
- 24 В переменного тока с частотой 50 (60) Гц (допускается от 17 до 27 В) или
- 24 В постоянного тока (допускается от 20 до 35 В) или
- 12 B постоянного тока, питание от батареи (допускается от 10.8 до 13.2 В); - Потребляемая мощность - не более 4 ВA (при номинальном напряжении питания).
- Количество – 4;
- Тип – “сухой” ключ;
- Требования к внешнему ключу:
- Рабочее напряжение - не менее 5 В;
- Коммутируемый постоянный ток - не менее 5 мА;
- Ток утечки - не более 0.05 мА.
- Количество – 8;
- К любому входу возможно подключение следующих датчиков:
- Термометры сопротивления;
- Термисторы;
- Термопары;
- Тензодатчики. - Погрешность измерения - 0.02 %.
- Количество – 2;
- Тип – твердотельное реле;
- Вид тока - постоянный либо переменный;
- Коммутируемый ток – до 0.1 А;
- Максимальное напряжение постоянного тока – 55 В;
- Максимальное напряжение переменного тока – 36 В;
- Сопротивление открытого ключа - не более 16 Ом.
- Количество – 2;
- Диапазон сигнала - от 0 до 10 В постоянного тока;
- Сопротивление нагрузки - не менее 2 кОм.
