Преобразователи термоэлектрические ТХА 9425

Преобразователи термоэлектрические для измерения температуры в газотурбинных и паротурбинных установках на объектах теплоэнергетики ­ продуктов сгорания жидкого или газообразного топлива до 900°C в потоке скоростью до 170 м/с с давлением до 3 МПа ; перегретого до 585°C пара в потоке скоростью до 60 м/с с давлением до 25,5 МПа.
Термопреобразователи имеют разборную конструкцию и состоят из защитной арматуры и термоэлектрической вставки. Съемный вставной термочувствительный элемент (термовставка ТВПТ 9424 подходит для конструктивных исполнений 16-20 ТХА 9425) позволяет оперативно производить как замену самой вставки, так и замену защитной арматуры термопреобразователя.

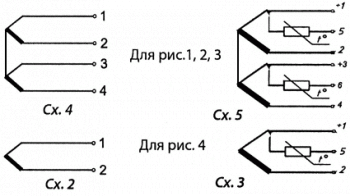

Схема соединений:

Технические характеристики	ТХА 9425
Диапазон измеряемых температур, °C	-40…+900
Номинальная статическая характеристика(НСХ)	ХА(К)
Класс допуска	2
Показатель тепловой инерции, с	3; 15
Степень защиты от пыли и воды	IP04
Материал защитной арматуры	Сплав 12Х1МФ
Исполнение рабочего спая	+; -
Диапазон условных обозначений, МПа	0,4; 16; 32; 80
Устойчивость к вибрации	группа исп. V5
Вид климатического исполнения	УХЛ 3
