Преобразователи термоэлектрические ТХА 9416, ТХК 9416

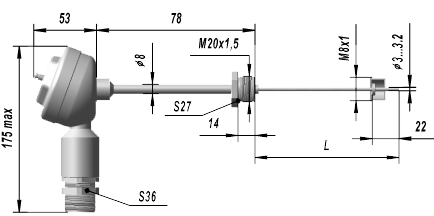

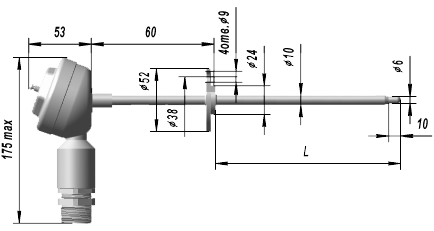

Преобразователи термоэлектрические для измерения температуры азотоводородной смеси и газов после сгорания природного газа, газообразного и жидкого аммиака, конвертированного газа, моноэтанолоаминового раствора с примесями сероводорода и сернистого ангидрида в допустимых пределах; турбинных масел в системе смазки подшипников в производстве аммиака (рис.3); в емкостях и трубопроводах, содержащих среды, в которых устойчив материал защитной арматуры, при скорости жидкости до 3 м/с и газа до 40 м/с (рис.4); при защитной арматуре из стали 10X17H13M2T преобразователи могут использоваться в агрессивной рабочей среде, содержащей до 25% сероводорода и углекислого газа и рассчитаны на работу в среде, содержащей до 10 мг/м3 сероводорода (кратковременно до 100 мг/м3 в течение 230 часов в год).

Преобразователи выполнены во взрывозащищенном исполнении (маркировка взрывозащиты 1ExdIICT4 Х) и могут применяться в соответствии с гл. 7.3 ПУЭ и ГОСТ Р 51330.13-99 во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB, IIC групп T1, T2, T3, T4 по классификации ГОСТ Р 51330.5-99 и ГОСТ Р 51330.11-99.

ТХК 9416 могут эксплуатироваться во взрывоопасных зонах, в которых могут содержаться аммиак, азотоводородная смесь, углекислый газ, природный или конвертированный газ и его компоненты, а также агрессивные примеси сероводорода (H2S) и сернистого ангидрида (SO2) в допустимых пределах по ГОСТ 12.1.005-88.

Схемы соединений:

Технические характеристики	ТХК 9416
Диапазон измеряемых температур, °C	0…+600
Номинальная статическая характеристика	ХК(L)
Класс допуска	2
Показатель тепловой инерции, с	8, 20, 25
Степень защиты от пыли и воды	IP54
Материал защитной арматуры	Ст.12Х18Н10ТСт.12Х17Н13М2Т
Исполнение рабочего спая	изолирован
Диапазон условных давлений, МПа	0,4; 16; 20
Устойчивость к вибрации	группа исп. N4
Вид климатического исполнения	УХЛ1, У3, Т3, М1
