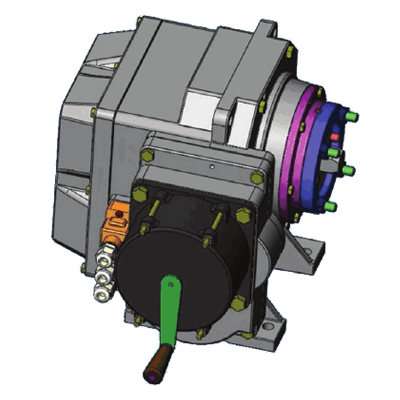

МЭОФ 250

Механизм исполнительный электрический однооборотный фланцевый типа МЭОФ.
Номинальный крутящий момент на выходном валу 250 ньютон-метров

Механизмы предназначены для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами, поступающими от регулирующих и управляющих устройств.
Механизмы могут применяться в различных отраслях народного хозяйства: в газовой, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.
Механизмы предназначены для общепромышленного применения.

Условные обозначения:

МЭОФ¹ - 40² / 10³ - 0,25⁴ Р⁵ - 99⁶ К⁷
1 — Тип механизма (МЭОФ - фланцевый, МЭО - рычажный)
2 — Номинальный крутящий момент на выходном валу, Н м (40 - 10 000)
3 — Номинальное время полного хода выходного вала, с (10-160)
4 — Номинальное значение полного хода выходного вала, об, с (0,25-0,63)
5 — Блок сигнализации положения (Р - реостатный, И - индуктивный, У - токовый, М - блок концевых включателей)
6 — Модельный год
7 — Напряжение питания (К - 380, для остальных 220)

Возможные варианты исполнения:

МЭОФ-250/25-0,25 Р-99 МЭОФ-250/25-0,25 Р-99К МЭОФ-250/63-0,63 Р-99 МЭОФ-250/63-0,63 Р-99К МЭОФ-250/63-0,25 Р-99 МЭОФ-250/160-0,63 Р-99 МЭОФ-250/63-0,25 Р-99К МЭОФ-250/160-0,63 Р-99К

МЭОФ-250/25-0,25 И-99 МЭОФ-250/25-0,25 И-99К МЭОФ-250/63-0,63 И-99 МЭОФ-250/63-0,63 И-99К МЭОФ-250/63-0,25 И-99 МЭОФ-250/160-0,63 И-99 МЭОФ-250/63-0,25 И-99К МЭОФ-250/160-0,63 И-99К

МЭОФ-250/25-0,25 У-99 МЭОФ-250/25-0,25 У-99К МЭОФ-250/63-0,63 У-99 МЭОФ-250/63-0,63 У-99К МЭОФ-250/63-0,25 У-99 МЭОФ-250/160-0,63 У-99 МЭОФ-250/63-0,25 У-99К МЭОФ-250/160-0,63 У-99К

МЭОФ-250/25-0,25 М-99 МЭОФ-250/25-0,25 М-99К МЭОФ-250/63-0,63 М-99 МЭОФ-250/63-0,63 М-99К МЭОФ-250/63-0,25 М-99 МЭОФ-250/160-0,63 М-99 МЭОФ-250/63-0,25 М-99К МЭОФ-250/160-0,63 М-99К
